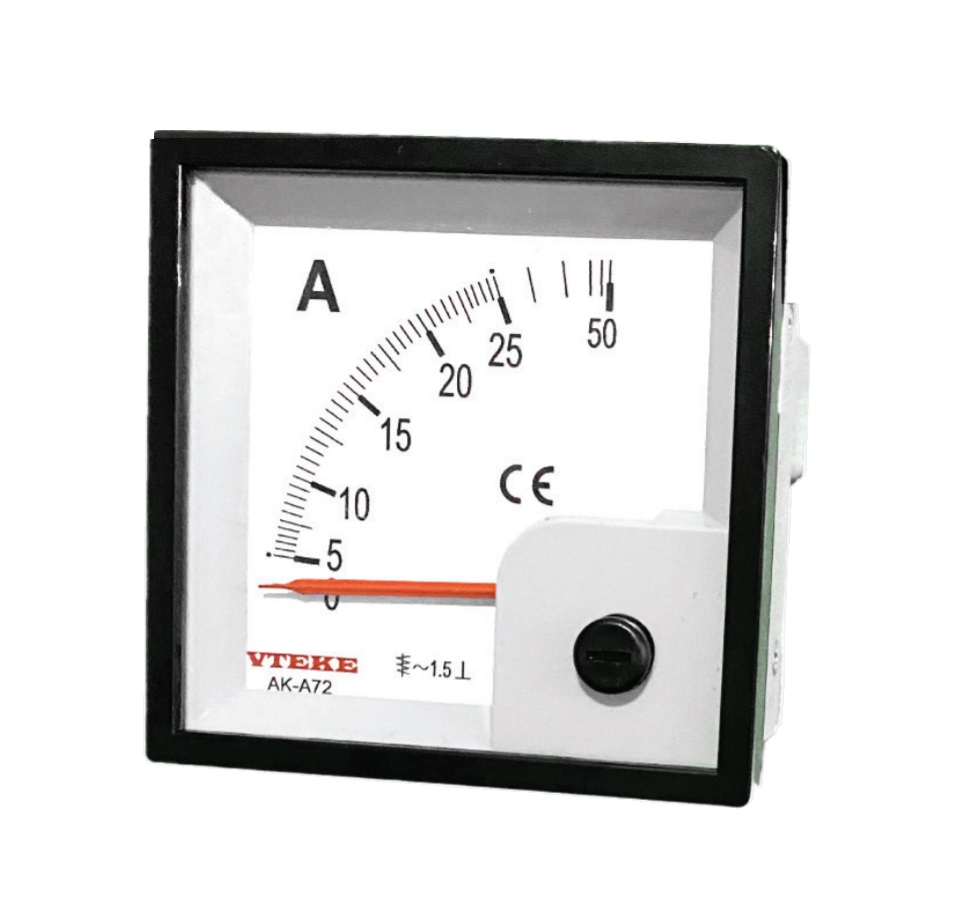

AK-A SERİSİ doğrudan bağlantı için 5A-100A ve CT bağlantı için 5/5A-6300/5A & 5/1A-6300/1A anma akımına uygun, terminal koruyucu kapağa sahip pano-tipi analog ampermetredir. 72×72 ve 96×96 olmak üzere 2 boyutu mevcuttur. Hassas ölçüm yapabilen ibresi ile ölçüm neredeyse doğrusaldır (%10’un üzerindeki okumalarda). Yüksek sıcaklıkları tolere edebilmesi için polikarbon dış kaplama kullanılmıştır.
Analog Metre 96 X 96, 5A’dan 100A’ya kadar
Kod Tablosu
| KOD (BOYUT 72X72) | KOD (BOYUT 96X96) | ÖLÇÜLEN AKIM |
| AK-A72-10D | AK-A96-10D | 10A |
| AK-A72-15D | AK-A96-15D | 15A |
| AK-A72-20D | AK-A96-20D | 20A |
| AK-A72-25D | AK-A96-25D | 25A |
| AK-A72-30D | AK-A96-30D | 30A |
| AK-A72-40D | AK-A96-40D | 40A |
| AK-A72-50D | AK-A96-50D | 50A |
| AK-A72-60D | AK-A96-60D | 60A |
| AK-A72-75D | AK-A96-75D | 75A |
| AK-A72-80D | AK-A96-80D | 80A |
| AK-A72-100D | AK-A96-100D | 100A |
Teknik Özellikler
| Parametre | Değer |
| Standartlar | IEC 60051-2, EN 60051-2 |
| Ölçer Tipi | Döner Demirli Bobin |
| Ölçülen Anma Akımı | CT ile: 5/5A’den 6300/5A’e |
| CT ile: 5/1A’den 6300/1A’e | |
| Doğrudan: 5A’den 100A’e | |
| Doğruluk | Sınıf 1.5 |
| Terminal | Ekstra güvenlik için entegre terminal kapağı |
| Dış Kaplama | Yanmaz, kendinden-sönümlü ABS / polikarbon |
| Ortam Sıcaklığı (Çalışma) | -25 C ~ +85 C |
| Test gerilimi | 1 dakika için 3kV |
| Maks. Sistem Gerilimi | 0.72 kV |
| Frekans | 45-65 HZ |
| İbre Sapması | 0’dan 90 Dereceye |
| Ön Panel (mm | AK-V72: 72×72, AK-V96: 96×96 |
| Kontrol Paneli Kesiti (mm) | AK-V72: 66.5 x 66.5 cm , AK-V96: 90.5 x 90.5 cm |

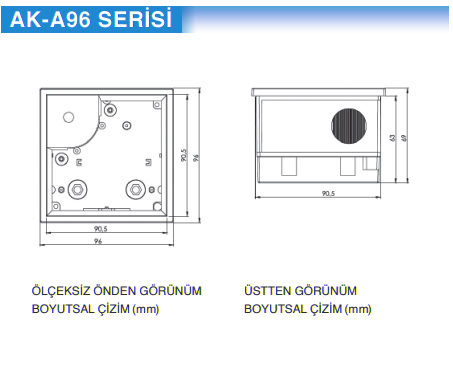

Ölçüler
