AK-A SERİSİ doğrudan bağlantı için 5A-100A ve CT bağlantı için 5/5A-6300/5A & 5/1A-6300/1A anma akımına uygun, terminal koruyucu kapağa sahip pano-tipi analog ampermetredir. 72×72 ve 96×96 olmak üzere 2 boyutu mevcuttur. Hassas ölçüm yapabilen ibresi ile ölçüm neredeyse doğrusaldır (%10’un üzerindeki okumalarda). Yüksek sıcaklıkları tolere edebilmesi için polikarbon dış kaplama kullanılmıştır.
Analog Panel Metre 96 x 96, 5/1A veya 6300/1A
Kod Tablosu
| KOD (BOYUT 72X72) | KOD (BOYUT 96X96) | ÖLÇÜLEN AKIM |
| AK-A72-5-1 | AK-A96-5-1 | 5A |
| AK-A72-10-1 | AK-A96-10-1 | 10A |
| AK-A72-15-1 | AK-A96-15-1 | 15A |
| AK-A72-20-1 | AK-A96-20-1 | 20A |
| AK-A72-25-1 | AK-A96-25-1 | 25A |
| AK-A72-30-1 | AK-A96-30-1 | 30A |
| AK-A72-40-1 | AK-A96-40-1 | 40A |
| AK-A72-50-1 | AK-A96-50-1 | 50A |
| AK-A72-60-1 | AK-A96-60-1 | 60A |
| AK-A72-75-1 | AK-A96-75-1 | 75A |
| AK-A72-80-1 | AK-A96-80-1 | 80A |
| AK-A72-100-1 | AK-A96-100-1 | 100A |
| AK-A72-125-1 | AK-A96-125-1 | 125A |
| AK-A72-150-1 | AK-A96-150-1 | 150A |
| AK-A72-160-1 | AK-A96-160-1 | 160A |
| AK-A72-200-1 | AK-A96-200-1 | 200A |
| AK-A72-250-1 | AK-A96-250-1 | 250A |
| AK-A72-300-1 | AK-A96-300-1 | 300A |
| AK-A72-400-1 | AK-A96-400-1 | 400A |
| AK-A72-500-1 | AK-A96-500-1 | 500A |
| AK-A72-600-1 | AK-A96-600-1 | 600A |
| AK-A72-630-1 | AK-A96-630-1 | 630A |
| AK-A72-750-1 | AK-A96-750-1 | 750A |
| AK-A72-800-1 | AK-A96-800-1 | 800A |
| AK-A72-1000-1 | AK-A96-1000-1 | 1000A |
| AK-A72-1200-1 | AK-A96-1200-1 | 1200A |
| AK-A72-1250-1 | AK-A96-1250-1 | 1250A |
| AK-A72-1500-1 | AK-A96-1500-1 | 1500A |
| AK-A72-1600-1 | AK-A96-1600-1 | 1600A |
| AK-A72-2000-1 | AK-A96-2000-1 | 2000A |
| AK-A72-2500-1 | AK-A96-2500-1 | 2500A |
| AK-A72-3000-1 | AK-A96-3000-1 | 3000A |
| AK-A72-3200-1 | AK-A96-3200-1 | 3200A |
| AK-A72-4000-1 | AK-A96-4000-1 | 4000A |
| AK-A72-5000-1 | AK-A96-5000-1 | 5000A |
| AK-A72-6000-1 | AK-A96-6000-1 | 6000A |
| AK-A72-6300-1 | AK-A96-6300-1 | 6300A |
Teknik Özellikler
| Parametre | Değer |
| Standartlar | IEC 60051-2, EN 60051-2 |
| Ölçer Tipi | Döner Demirli Bobin |
| Ölçülen Anma Akımı | CT ile: 5/5A’den 6300/5A’e |
| CT ile: 5/1A’den 6300/1A’e | |
| Doğrudan: 5A’den 100A’e | |
| Doğruluk | Sınıf 1.5 |
| Terminal | Ekstra güvenlik için entegre terminal kapağı |
| Dış Kaplama | Yanmaz, kendinden-sönümlü ABS / polikarbon |
| Ortam Sıcaklığı (Çalışma) | -25 C ~ +85 C |
| Test Gerilimi | 1 dakika için 3kV |
| Maks. Sistem Gerilimi | 0.72 kV |
| Frekans | 45-65 HZ |
| İbre Sapması | 0’dan 90 Dereceye |
| Ön Panel (mm) | AK-V72: 72×72, AK-V96: 96×96 |
| Kontrol Paneli Kesiti (mm) | AK-V72: 66.5 x 66.5 cm , AK-V96: 90.5 x 90.5 cm |

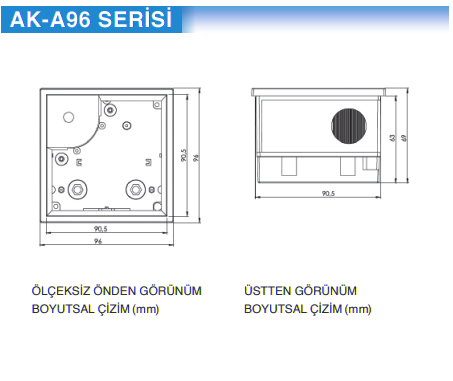

Ölçüler
