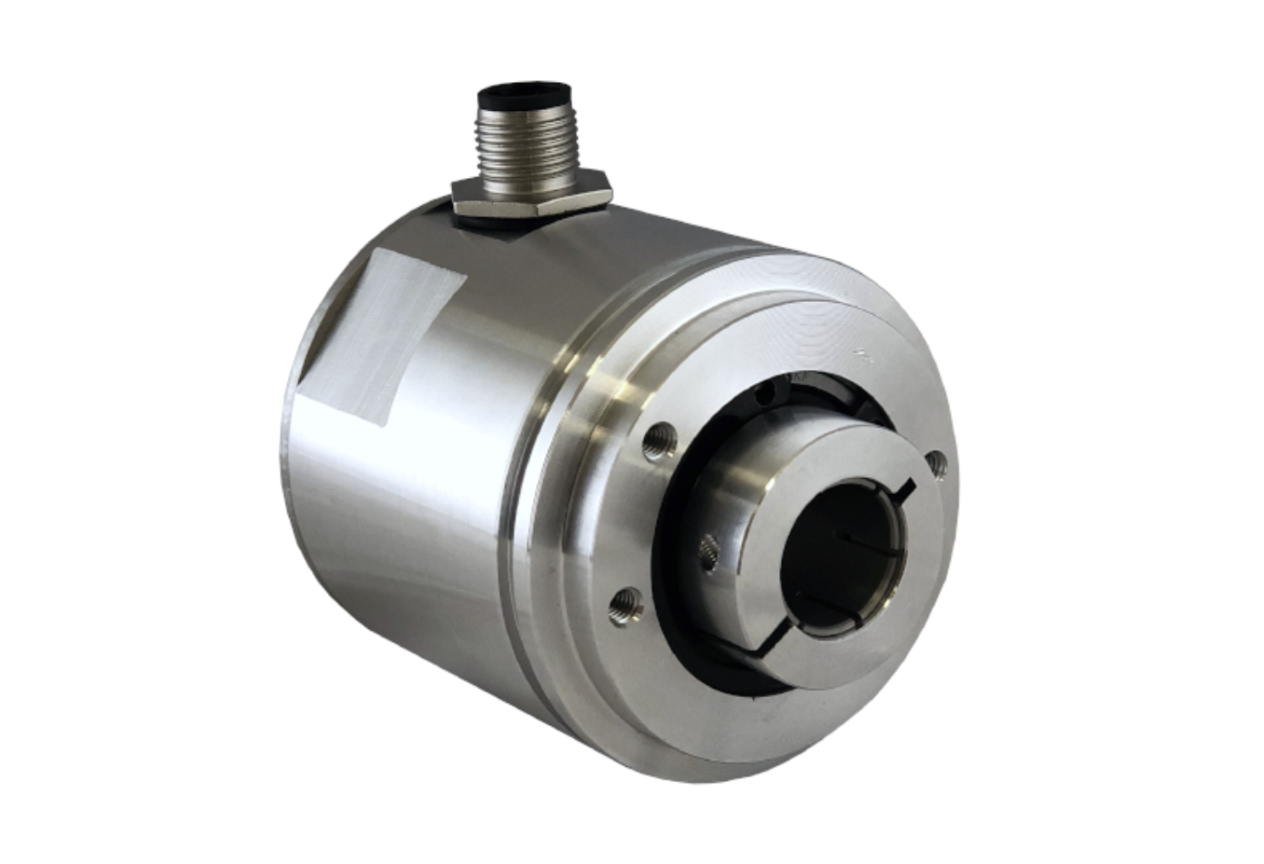

RAM B 58 Programlanabilir Çok Turlu Absolute Rotary Enkoder
- Manyetik prensiple absolute (mutlak) ölçüm
- 58 mm gövde çapı
- 6, 8, 10, 12, 14 veya 15 mm yarı hollow şaft seçenekleri
- CANopen veya analog çıkış
- Analog için 14 bit çözünürlük
- CANopen için tek turda 1…14 bit, çok turda 1…32 bit çözünürlük
- 3000 RPM çalışma hızı
- IP68 koruma sınıfı
URL has been copied successfully!
Genel Özellikler
Manyetik prensiple ölçüm; 58 mm gövde çapı; absolute(mutlak) ölçüm; yarı hollow şaftlı; kompakt dizayn
Teknik Özellikler
| Marka | Resens |
|---|---|
| ELEKTRİKSEL ÖZELLİKLER | –> |
| Çalışma Prensibi | Hall Effect |
| Ölçüm Aralığı | 2…2¹⁷ tur |
| Besleme Gerilimi | Analog için: 15 … 26 VDC CANopen için: 8 … 32 VDC |
| Akım Tüketimi | 60 mA |
| Ters Polarite Koruması | Var |
| Doğruluk | ±0,5° |
| Açısal Çözünürlük | Analog için: 16 Bit CANopen için: tek turda 1…14 Bit, çok turda 1…32 bit seçilebilir |
| Cevaplama Frekansı | 500 Hz |
| Elektriksel Arayüz | CANopen Analog: 4-20 mA, 0-10 V, 0-5 V, 0.5-4.5 V (opsiyonel porgramlanabilir) |
| MEKANİK ÖZELLİKLER | –> |
| Maksimum Hız | 3000 RPM |
| Gövde Çapı | 58 mm |
| Mil Çapı | 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 15 mm |
| Koruma Sınıfı | IP68 |
| Çalışma sıcaklığı | -45 … +85°C |
| Bağıl nem | % 10 … % 90 |
| Malzeme | Şaft: Paslanmaz Çelik Gövde: Alüminyum |
| CANOPEN ÖZELLİKLER | –> |
| Haberleşme Profili | CiA 301 |
| Cihaz Tipi | CANopen, CiA DS406 |
| Kimlik (Node ID) | 1 ile 127 arası LSS ya da SDO ile ayarlanabilir Default Node ID:1 |
| Baud Rate | 10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s |
| PDO Veri Hızı (Data Rate) | 100 ms |
| Hata Kontrol | Heartbeat, Emergency Message |
| PDO | 3 Tx PDO |
| PDO Modları | Event/Time triggered, Synch/Asynch |
| SDO | 1 server |
| Pozisyon Bilgisi | Nesne Sözlüğü (Object Dictionary) 0x6020 |
| Sonlandırma Direnci | Opsiyonel |
Kullanım Alanları
- Parça imalatında kullanılan CNC makinelerinde çok eksenli oryantasyonu belirleme
- Hastanelerde kullanılan makas yataklarının yüksekliğini otomatik olarak belirleme
- Vinç veya hava asansörü gibi büyük araçlar için çoklu stabilizatörlerin doğru şekilde yerleştirilmesi
- Otomatik kapıları veya yuvaları sınırlayıcı anahtar olmadan hareket ettirmek
- Bir elektrik kesintisinden sonra bile robotik harekete devam etmek
