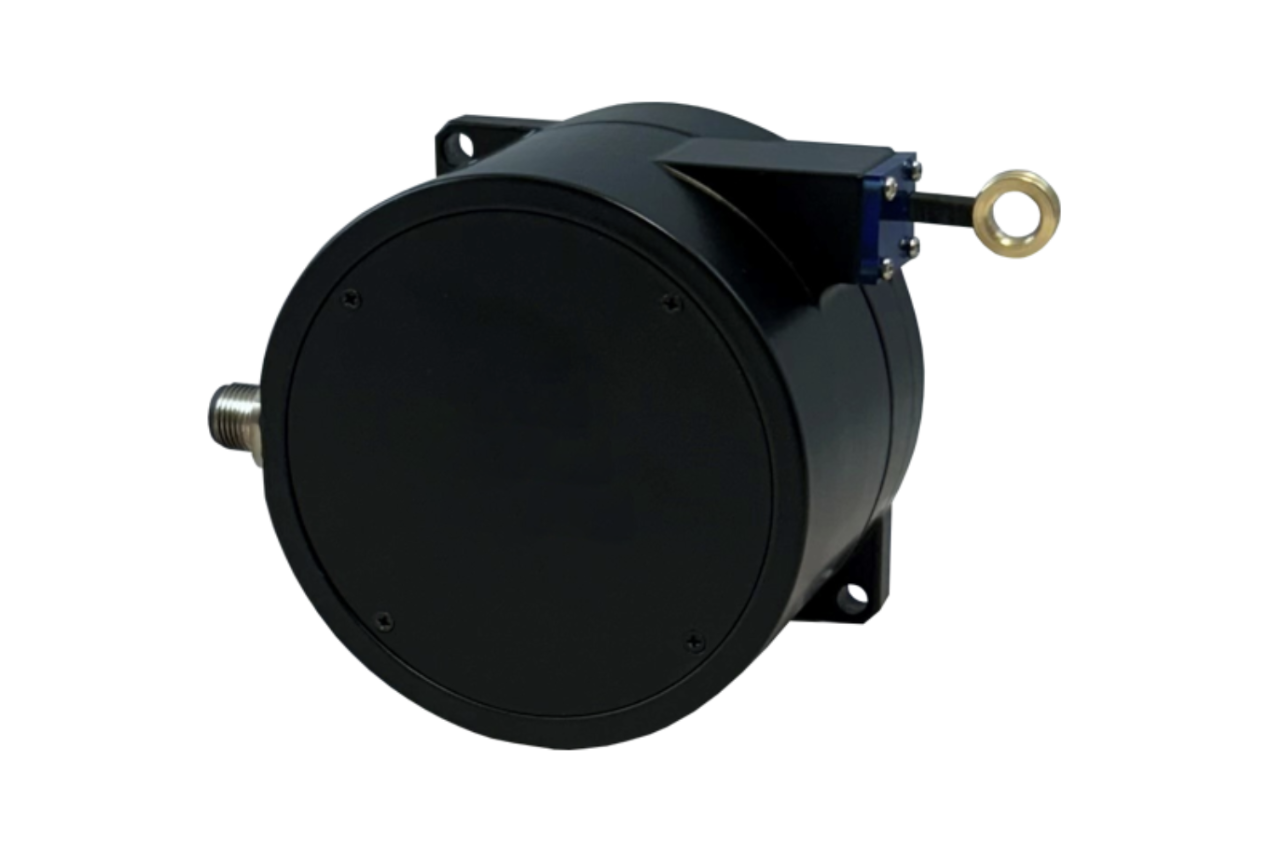

RWI 100 Eğim Ölçerli Programlanabilir İpli Pozisyon Sensörü
- Entegre eğim sensörü seçeneği ile aynı anda hem uzunluk hem eğim ölçümü
- 10000 mm (10 metre)’ye kadar farklı strok (ölçme) boyları
- Eğim ölçümü için 0…360° veya ±180° arasında seçilebilir açı değerleri
- Analog veya CANopen çıkış
- Programlanabilir analog çıkış opsiyonu
- IP67 koruma sınıfı
URL has been copied successfully!
Genel Özellikler
Entegre eğim sensörü seçeneği ile aynı anda hem uzunluk hem eğim ölçümü; programlanabilir analog çıkış; yüksek çözünürlük; sağlam paslanmaz çelik ip; alüminyum gövde; şok ve vibrasyonlara karşı dirençli
Teknik Özellikler
| Marka | Resens |
|---|---|
| İpli Sensör Ölçüm Aralığı | RWI 105: 5000 mm’ye kadar farklı ölçme boyları RWI 110: 10000 mm’ye kadar farklı ölçme boyları |
| Eğim Sensörü Ölçüm Aralığı | 0…360° arasında farklı açı değerleri ±180° arasında farklı açı değerleri |
| ELEKTRİKSEL ÖZELLİKLER | –> |
| Besleme Gerilimi | Analog: 15 … 26 VDC CANopen: 12 … 30 VDC |
| Ters Polarite Koruması | Var |
| Kısa Devre Koruması | Var |
| Çözünürlük | İpli Sensör: 0.05 mm Eğim Sensörü: 12 bit |
| Linearite | İpli Sensör: ±%0.5 FS |
| Doğruluk | Eğim Sensörü: 0,2° |
| Cevaplama Frekansı | İpli Sensör: 500 Hz Eğim Sensörü: 10Hz |
| Elektriksel Arayüz | Analog akım/voltaj (programlanabilir) veya CANopen |
| Elektriksel Bağlantı | M12 soket veya kablo |
| MEKANİK ÖZELLİKLER | –> |
| Strok (ölçme) Boyu | RWI 105: 5000 mm’ye kadar farklı ölçme boyları RWI 110: 10000 mm’ye kadar farklı ölçme boyları |
| Max Hız | 1 m/s |
| Koruma Sınıfı | IP67 |
| Çalışma sıcaklığı | -40 … +85 °C |
| Malzeme | Gövde: Alüminyum Ölçüm Teli: Paslanmaz çelik |
| CANOPEN ÖZELLİKLER | –> |
| Haberleşme Profili | CiA 301 |
| Cihaz Tipi | CANopen, CiA DS406 |
| Kimlik (Node ID) | 1 ile 127 arası LSS ya da SDO ile ayarlanabilir Default Node ID:1 |
| Baud Rate | 10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s |
| PDO Veri Hızı (Data Rate) | 100 ms |
| Hata Kontrol | Heartbeat, Emergency Message |
| PDO | 3 Tx PDO |
| PDO Modları | Event/Time triggered, Synch/Asynch |
| SDO | 1 server |
| Pozisyon Bilgisi | Nesne Sözlüğü (Object Dictionary) 0x6020 |
| Sonlandırma Direnci | Opsiyonel |
Kullanım Alanları
- Sabit veya mobil vinçler
- İtfaiye ve kurtarma araçları
- Taşıma sistemleri
- Kepçeler
- Kaldırma ve çalışma platformları
- Makinalar
